サンテック・ディスプレイ(株) の標準LCDモジュールの販売を致します。
幅広いラインナップを取り揃えております。
ご注文について
・1台~お取扱い致します。
・「お問合せのページ」から個別のご連絡お願い致します。
LCDモジュール一覧
*「図面」と「コントロールIC」情報は、サンテック・ディスプレイ(株) HPでご確認下さい。
*更に詳しい情報が必要な時には、お気軽にご連絡下さい。[お問合せのページ](記載されている仕様は予告なしに変更することがあります。)

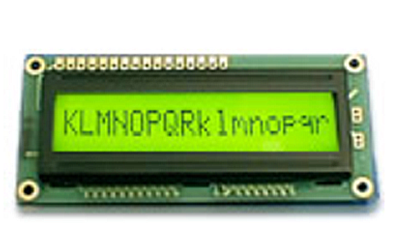

【キャラクター表示タイプ】
※バックライトなしはMOQ500pcsの受注生産です。別途ご相談ください。
品名 | バックライトの有無 | 文字数×行数 |
モジュールサイズ W×H(mm) |
表示エリア W×H(mm) |
ドットサイズ W×H(mm) |
文字サイズ W×H(mm) |
|
あり | なし | ||||||
C0802A (DM0802A) |
○ | ※ | 8×2 | 84.0×44.0 | 63.0×25.0 | 1.15×1.36 | 6.07×11.56 |
C0802B (DM0802B) |
○ | ※ | 8×2 | 58.0×32.0 | 38.0×16.0 | 0.56×0.66 | 2.96×5.56 |
C1601A (DM1601A) |
○ | ※ | 16×1 | 80.0×36.0 | 64.5×13.5 | 0.55×0.75 | 3.07×6.56 |
C1601B (DM1601B) |
○ | ※ | 16×1 | 122.0×33.0 | 99.0×13.0 | 0.92×1.1 | 4.84×8.06 |
C1601C (DM1601C) |
○ | ※ | 16×1 | 80.0×36.0 | 64.5×13.5 | 0.5×0.7 | 3.2×8.2 |
C1602A (DM1602A) |
○ | ※ | 16×2 | 80.0×36.0 | 64.5×13.5 | 0.55×0.5 | 2.95×4.35 |
C1602B (DM1602B) |
○ | ※ | 16×2 | 122.0×44.0 | 99.0×24.0 | 0.92×1.04 | 4.84×9.66 |
C1602E (DM1602E) |
○ | ※ | 16×2 | 85.0×36.0 | 64.5×16.0 | 0.56×0.66 | 2.96×5.56 |
C1602F (DM1602F) |
○ | ※ | 16×2 | 72.0×36.0 | 64.5×15.5 | 0.56×0.66 | 2.96×5.56 |
C1604A (DM1604A) |
○ | ※ | 16×4 | 87.0×60.0 | 62.0×25.6 | 0.55×0.55 | 2.95×4.75 |
C2002B (DM2002B) |
○ | ※ | 20×2 | 116.0×37.0 | 83.0×18.6 | 0.6×0.65 | 3.2×5.55 |
C2002C (DM2002C) |
○ | ※ | 20×2 | 146.0×43.0 | 123.0×23.0 | 0.92×1.1 | 4.84×9.22 |
C2004A (DM2004A) |
○ | ※ | 20×4 | 98.0×60.0 | 76.0×25.2 | 0.55×0.55 | 2.95×4.75 |
C2004B (DM2004B) |
○ | ※ | 20×4 | 77.0×47.0 | 60.0×22.0 | 0.42×0.46 | 2.3×4.03 |
C2004C (DM2004C) |
○ | ※ | 20×4 | 146.0×62.5 | 123.5×43.0 | 0.92×1.1 | 4.84×9.22 |
C4002B (DM4002B) |
○ | ※ | 40×2 | 182.0×33.5 | 154.0×16.0 | 0.6×0.65 | 3.2×5.55 |
C4004A (DM4004A) |
○ | ※ | 40×4 | 190.0×54.0 | 147.0×29.5 | 0.5×0.55 | 2.78×4.89 |

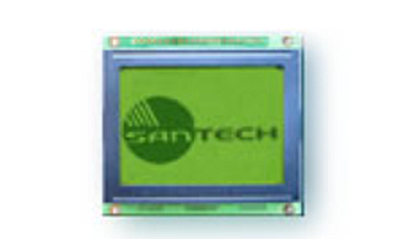

【グラフィック表示タイプ】
※バックライトなしはMOQ500pcsの受注生産です。別途ご相談ください。
品名 | バックライトの有無 | ドット数×行数 |
モジュールサイズ W×H(mm) |
表示エリア W×H(mm) |
ドットピッチ W×H(mm) |
ドットサイズ W×H(mm) |
|
あり | なし | ||||||
G12232A (DM12232A) |
○ | ※ | 122×32 | 84.0×44.0 | 60.0×18.5 | 0.44×0.44 | 0.40×0.40 |
G12232C (DM12232C) |
○ | ※ | 122×32 | 98.0×60.0 | 76.0×25.2 | 0.56×0.65 | 0.52×0.61 |
G12864A (DM12864A) |
○ | ※ | 128×64 | 78.0×70.0 | 62.0×44.0 | 0.44×0.60 | 0.39×0.55 |
G12864C (DM12864C) |
○ | ※ | 128×64 | 93.0×70.0 | 72.0×40.0 | 0.52×0.52 | 0.48×0.48 |
